严格腐蚀速率挑战-打好组合拳
前言
化工行业高腐蚀问题一直是让人头疼不已的 “顽疾”，特别是以反渗透产水作为补水，由于其自身的强腐蚀性，此类系统腐蚀问题控制难度大。在该项目中，系统补水为除盐水+地表水，这一情况致使系统腐蚀倾向变大。
按照碳钢的国标腐蚀率标准，应低于 0.075 mm/a，然而，用户在此基础上提出了更为严苛的要求，即腐蚀率比国标要求低20%，也就是要低于 0.06 mm/a的高标准。要求高、难度大，无疑给项目带来了异于常规系统的巨大挑战。为解决这一棘手难题，欧美新材团队将缓蚀阻垢剂、杀菌剂、预膜等多种手段有机结合起来，达到了客户提出的更低腐蚀速率要求。
项目简介

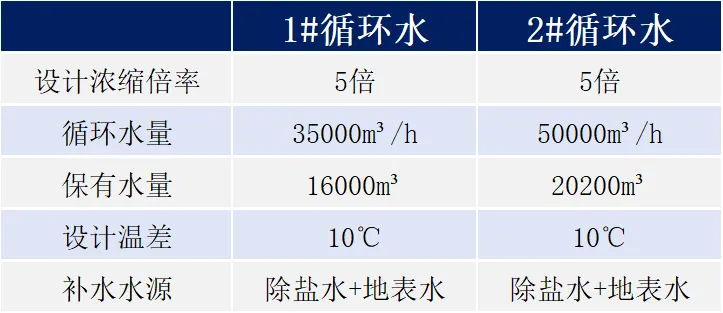

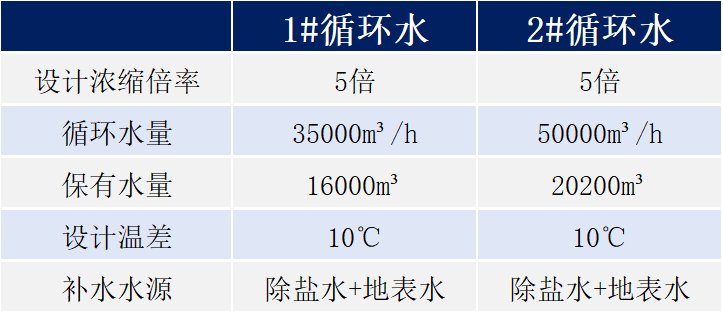

湖北某股份有限公司合成氨原料结构调整及联产60万吨/年乙二醇项目的1#、2#循环水系统，为客户提供药剂及服务。1#循环水系统主要供空分及热电装置，2#循环水系统分为高压循环水及低压循环水系统。高压循环水供尿素装置，低压循环水供气化及净化合成装置。工艺参数：
水质特点

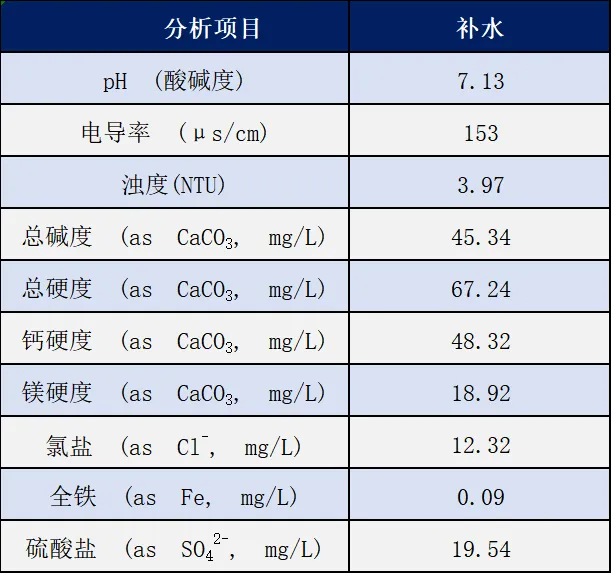

该项目补水为除盐水+地表水，综合水质特点为pH值、总碱度偏低，具有强腐蚀倾向。综合补水水质数据如下：
方案制定
我公司于2019年承包该项目，提供药剂及服务。接手项目前，设备出现大面积腐蚀结垢等情况，业主运行成本高。为了确保项目的顺利实施和高效运行，欧美新材技术团队针对项目情况制定了以下方案：
1、采取引入部分回用水的方式提高浓缩倍率。提高浓缩倍率能大幅降低补充水、排污水的水量，有效达到了节能减排的要求；
2、对系统进行清洗预膜。清洗预膜对腐蚀率的影响是至关重要的，正确的清洗可以去除污垢杂质，降低腐蚀诱因；合理的预膜可以形成有效的保护膜，进一步降低腐蚀率。但清洗不当或预膜效果不佳则可能导致腐蚀加剧；
3、投加非氧化杀菌剂、缓蚀阻垢剂。Ochemate®欧楷美®CPC5504、Ochemate®欧楷美®CPC5584两个型号缓蚀阻垢剂根据现场水质变化情况调整投加比例，保护金属表面免受化学腐蚀和结垢的影响；而Ochemate®欧楷美®TBC9506非氧化杀菌剂则定期或连续地杀灭微生物，防止生物膜的形成及其带来的腐蚀危害。药剂之间发挥着协同作用。
4、配备专业的现场服务，深度参与客户现场运行，全天候跟踪掌握系统运行各项参数并及时对客户现场问题进行反馈、指导，最大化保障客户现场系统安全平稳运行。
药剂使用效果反馈
1、为了更好的跟踪系统的腐蚀情况，我们对清洗预膜的和日常运行的腐蚀速率进行了连续监测：

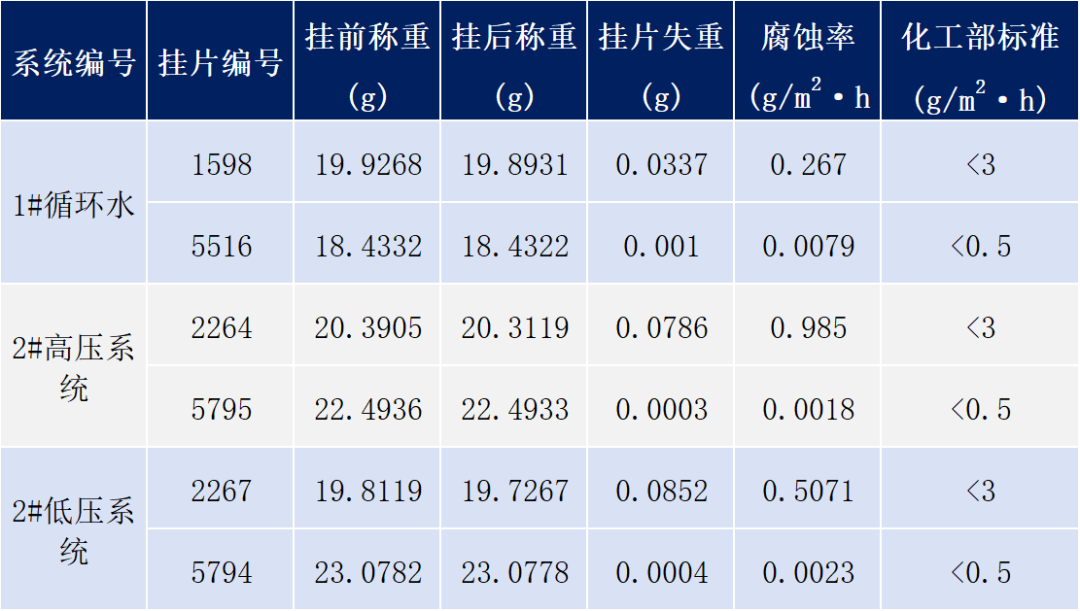

1.1清洗期间腐蚀率情况

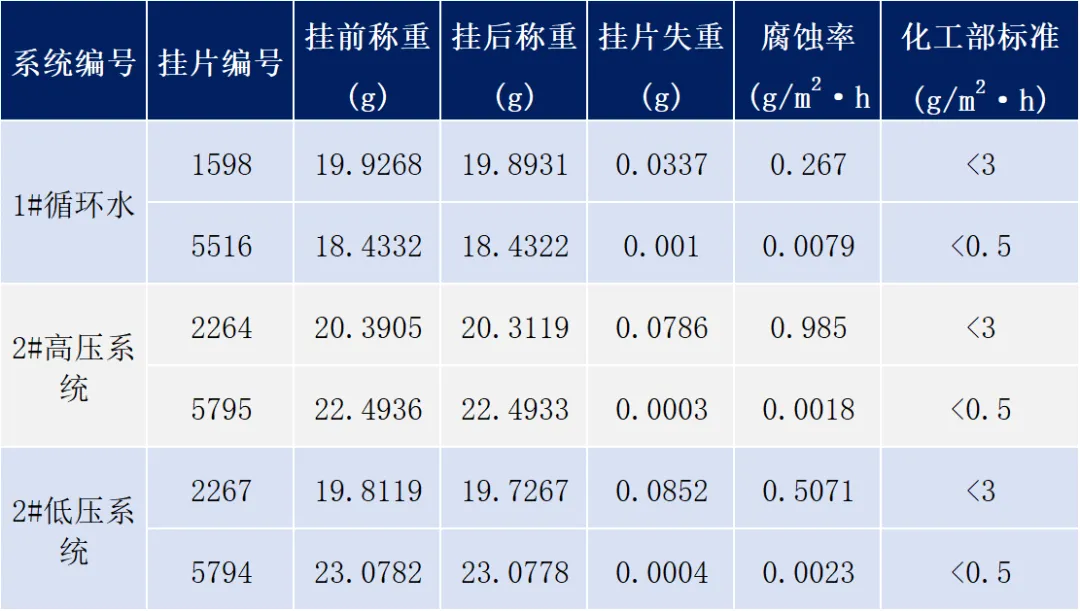

我司对清洗预膜后挂片情况进行检测，其数值远低于国标，预膜挂片显色时间为45秒，也远高于化工部标准（大于10秒），说明预膜取得了较好的效果。
1.2日常运行期间腐蚀速率情况

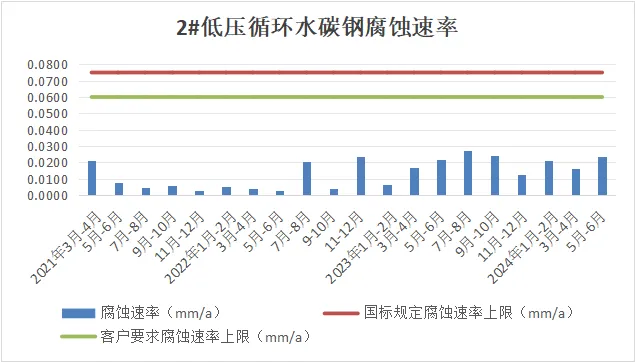

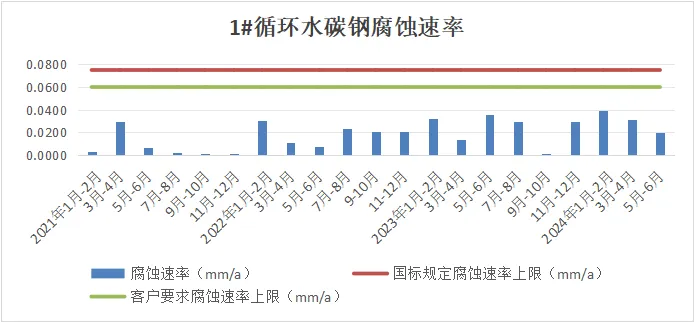

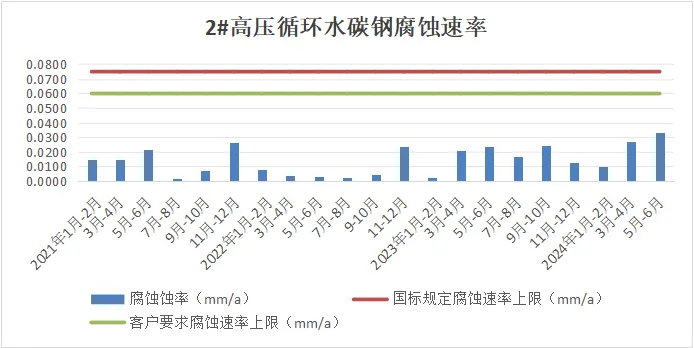

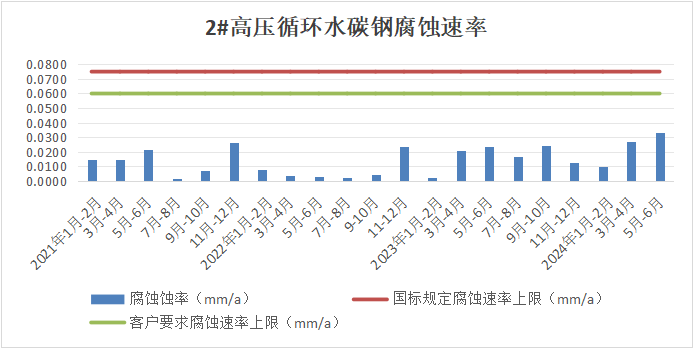

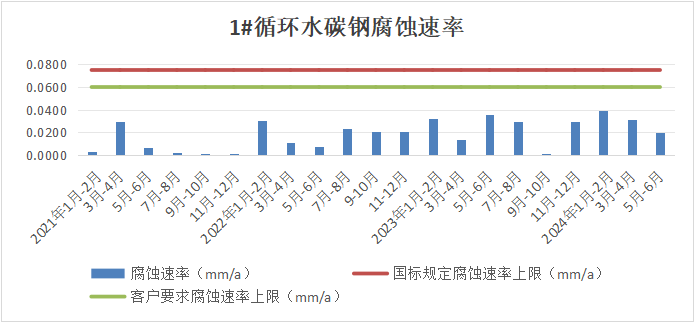

实际运用的4年时间内效果显著，循环水腐蚀速率一直低于国标，满足客户提出的更低腐蚀速率要求。详见下图腐蚀速率图标：（红线为国标要求上限，绿色线为客户要求上限）：
1.3预膜效果
我司对清洗预膜后挂片情况进行检测，预膜挂片显色时间为45秒，也远高于化工部标准（大于10秒），说明预膜取得了较好的效果。

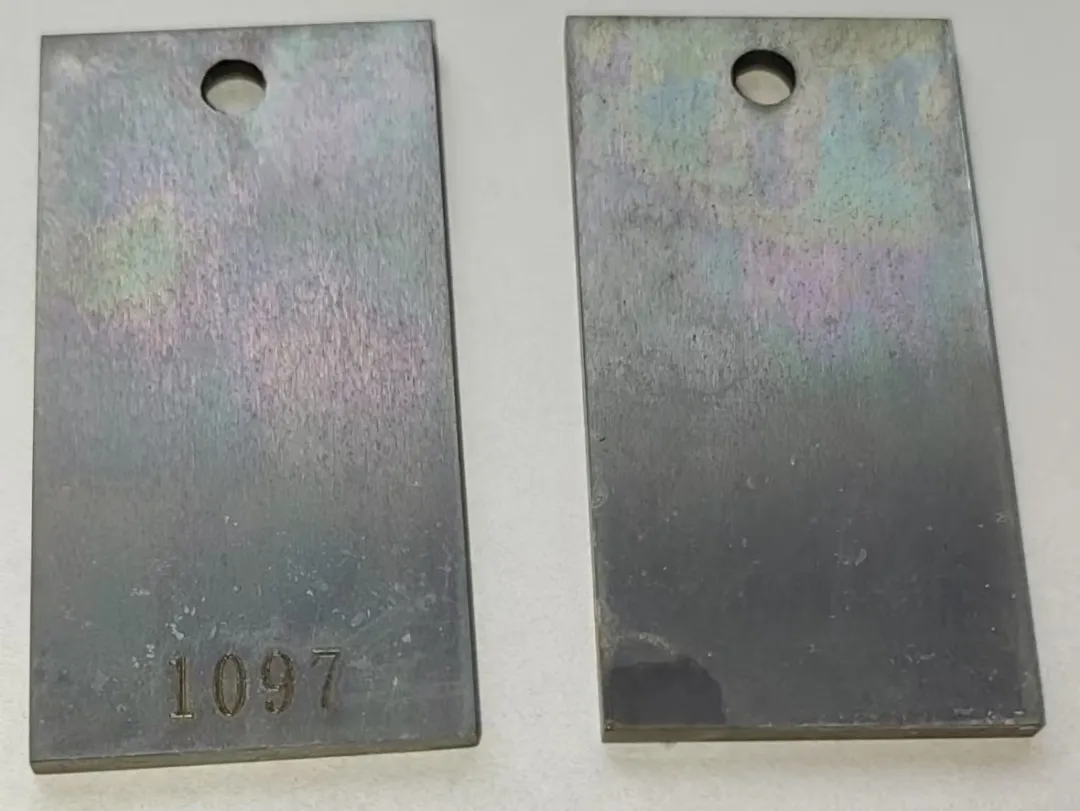

预膜前挂片

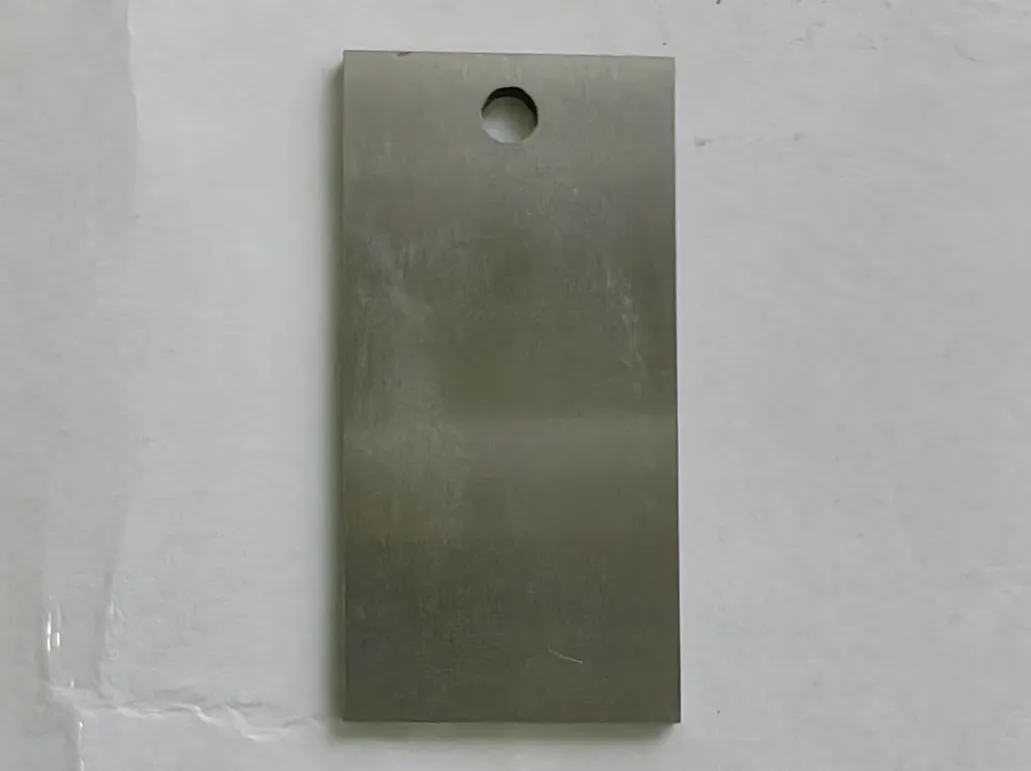

预膜后挂片
2、换热器情况

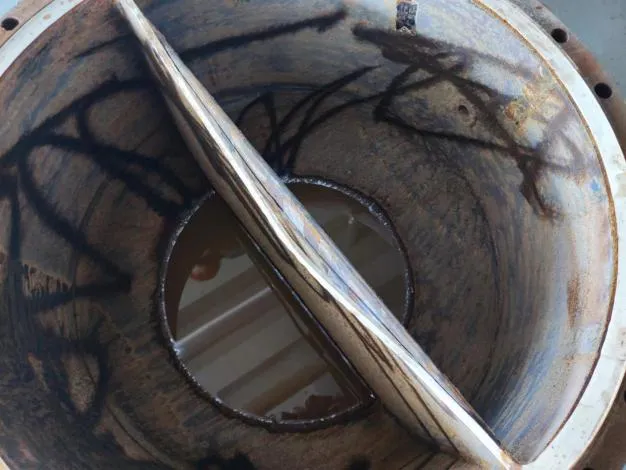

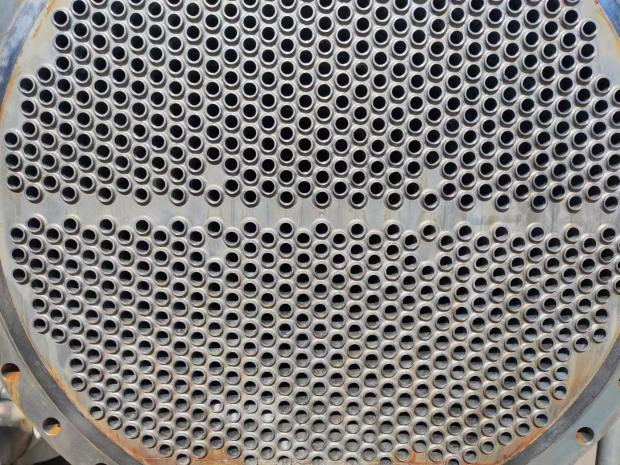

业主分别于2022年、2024年对空分、气化、净化合成及尿素车间装置进行检修，对打开的换热器进行了跟踪勘察。检查情况换热器整体良好，管束内壁较洁净，未发现有严重结垢导致管束堵塞及腐蚀严重的情况。
总结
在化工行业，腐蚀问题是众多企业发展路上的 “绊脚石”。正如上述所阐述的方案，欧美团队通过将缓蚀阻垢剂、杀菌剂、预膜等多种手段紧密结合，打好组合拳才能成功攻克这一高要求、高难度的难题，实现了低于用户严苛标准的腐蚀速率控制目标。欧美新材期待与更多的化工企业携手共进，将科学有效的腐蚀防护组合拳推广应用，助力化工行业攻克腐蚀难关。
